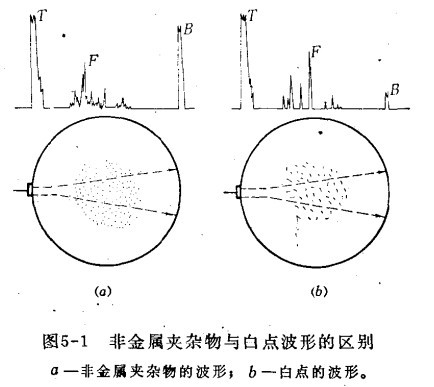

鍛件中常見(jiàn)的缺陷有偏折、疏松、非金屬夾雜物、氣夾、白點(diǎn)、縮孔、裂紋等。白點(diǎn)及裂紋是危險性缺陷。白點(diǎn)與非金屬夾雜物的波形如下圖，探測時(shí)應注意區別。

  一.探傷次序 超聲波探傷儀對鍛件的探測，可分為早期探測，驗收性探測和維護探測等三種。早期探測是在鍛坯經(jīng)粗加工后，全面或在最易產(chǎn)生缺陷的部位上進(jìn)行。驗收性探測是在加工后再經(jīng)熱處理的鍛件，在熱處理后全面的進(jìn)行。維護性探測是在工件運轉一段時(shí)期后，在應力最大的部位進(jìn)行。

  二.探測條件 鍛件的探測，主要采用脈沖反射法，表面光潔度高的用接觸法，表面粗糙而未加工的用間接接觸法或液浸法。需要探測的重要鍛件的表面光潔度應達?6以上。除奧氏體鋼外，通常鍛件的晶粒較細，探測頻率一般采用2~5兆赫。一般的碳鋼、合金鋼和低合金鋼鍛件并經(jīng)熱處理的，探測頻率可選用2~3兆赫。未經(jīng)細化處理的鍛坯，宜選用1~1.5兆赫。探測近距離或微小的缺陷時(shí)，可用5兆赫。質(zhì)量要求高的鍛件（采用浸液法時(shí)），可用10兆赫。

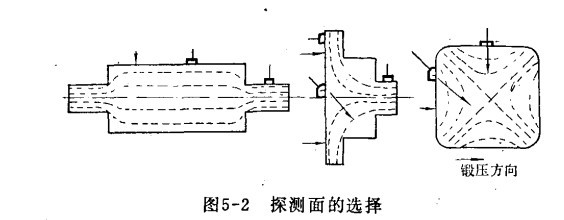

  鍛件中的缺陷方向，一般與鍛壓方向垂直，因此，探測時(shí)應以鍛壓面作主要探測面，如下圖所示。在探測過(guò)程中，探傷儀探頭的移動(dòng)應使被測部位的整個(gè)截面都受到聲束的掃查。其移動(dòng)速度約為50~100毫米/秒，移動(dòng)線(xiàn)的間距通常不超過(guò)晶片尺寸之半。

  探傷儀探測林敏度的選擇應根據工件的要求而定，調節方法有兩種：（1）采用參考試塊的直接調節。根據被測工件厚度，選取相應的參考試塊，使當量孔反射波，達到規定高度。 （2）先將被測工件的底波調整到規定高度，然后根據預先做好的試驗或理論算出的數據，將靈敏度提高到規定高度。在調節探測靈敏度時(shí)，儀器的“抑制”、“深度補償”及“重復頻率”之旋鈕，最好放在關(guān)的位置。
