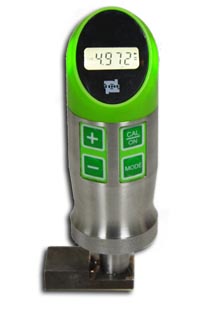

超聲波測厚儀在使用過(guò)程中會(huì )有一些測量誤差，影響其正常使用，我們在使用和維修過(guò)程中積累了一些影響超聲波測厚儀測量準確性的因素。

一、聲速的影響

對測量結果要求不高的場(chǎng)合，可以采用從各種資料中查到的聲速進(jìn)行測量，但是從各種資料中查到的聲速往往與材料的實(shí)際聲速有明顯差異。準確的測量方法是取一個(gè)與被測材料完全一樣的標準試樣，標準試樣要求平整光滑，并與被測樣品最大厚度等厚，以此來(lái)確定材料的聲速。

二、探頭的選用

一般固體材料中的聲速隨其溫度升高而降低，所以對于高溫樣品的測量應選用高溫專(zhuān)用探頭。鑄件、奧氏體鋼因組織不均勻或晶粒粗大，超聲波在其中穿過(guò)時(shí)會(huì )產(chǎn)生嚴重的散射衰減，有可能使回波湮沒(méi)，造成不顯示.。因此建議選用頻率較低的粗晶專(zhuān)用探頭（２．５ＭＨｚ）。工件曲率半徑太小，尤其是小徑管測厚時(shí)，因常用探頭表面為平面，與曲面接觸為點(diǎn)接觸或線(xiàn)接觸，聲強透射率低（耦合不好），可選用小管徑專(zhuān)用探頭（６ｍｍ）。

三、儀器校準

探頭和電路都有一定的信號傳輸時(shí)間，這一時(shí)間必須從總的傳輸時(shí)間中減去，這一過(guò)程被稱(chēng)作儀器校準。忽略這一步會(huì )導致測量結果誤差很大。校準時(shí)按壓儀器的校準鍵，給探頭涂少許耦合劑并輕壓在儀器自帶的校準試塊上，當儀器顯示出說(shuō)明書(shū)上標明的標準試塊的厚度值時(shí)，校準完畢。更換電池和探頭后，以及每次測量之前都應進(jìn)行這一步。

四、耦合劑的影響

耦合劑用于排除探頭和被測物體之間的空氣，使超聲波能有效地穿入工件達到檢測目的。要根據使用情況選擇合適種類(lèi)的耦合劑。當使用在光滑材料表面時(shí)，可以使用低黏度的耦合劑；當使用在粗糙表面、垂直表面及頂表面時(shí)，應使用黏度高的耦合劑。高溫工件應選用高溫耦合劑。并且，校準和測量時(shí)應選擇同一種耦合劑。耦合劑應適量使用，涂抹均勻，一般應將耦合劑涂在被測材料的表面，但當測量溫度較高時(shí)，耦合劑應涂在探頭上。

五、被測物的影響

被測物金屬表面產(chǎn)生的致密氧化物或油漆防腐層， 雖與基體材料結合緊密，無(wú)明顯界面， 但聲速在兩種物質(zhì)中的傳播速度是不同的，從而造成誤差，且隨覆蓋物厚度不同，誤差大小也不同；工件表面粗糙度過(guò)大，造成探頭與接觸面耦合效果差，反射回波低，甚至無(wú)法接收到回波信號。上述問(wèn)題的處理方法是：通過(guò)砂、磨、挫等方法對表面進(jìn)行處理，將氧化物及油漆防腐層去掉，同時(shí)也可以降低粗糙度，露出金屬光澤，使探頭與被檢物通過(guò)耦合劑能達到很好的耦合效果。
