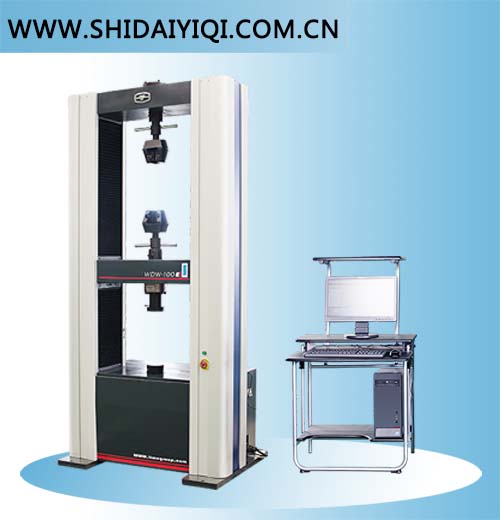

WDW-50E微機控制電子萬能試驗機
產品名稱：WDW-50E微機控制電子萬能試驗機
上架時間：2014.1.23
品牌名稱：時代
售前咨詢： 400-860-1787
產品優勢：
• 全國試驗機國家銀質獎
• 全國國家級企業技術中心
• 全國博士后流動站
• 全國防靜電自動化線路板生產線
企業優勢：
• 通過ISO-9000標準認證
• 全國先進的試驗機制造基地（68000平米）
• 試驗機出口量高
品概述.jpg){kind=small}
WDW-50E微機控制電子萬能試驗機專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機。試驗機主機與附具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
WDW-50E微機控制電子萬能試驗機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統，全數字控制器作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。綜合以上各項技術，該機可以近乎完美的實現試驗力、位移等參數的閉環控制，可實現恒應力、恒位移等控制模式，并且各種控制模式之間可以平滑切換。
GB/T228-2002《金屬材料 室溫拉伸試驗方法》
GB/T7314-1987《金屬壓縮試驗方法》
參數(2).jpg){kind=small}
| 技術指標/試驗機型號 | WDW-50E |
| 特點 | 采用進口伺服系統和伺服電機，全數字化測量控制系統 |
| 最大試驗力（kN） | 50 |
| 主機剛度（kN/mm） | 250 |
| 主機精度 | 主機所有重要零部件均采用日本進口大型加工中心加工，保證試驗機的精度 |
| 精密滾珠絲杠精度 | 16μm/300mm E級所有精密滾珠絲杠副均為磨削加工 |
| 試驗力測量范圍 | 最大試驗力的2%—100%/0.4%—100% |
| 試驗力準確度 | 優于示值的±1%（精密級為±0.5%） |
| 試驗力分辨力 | 最大試驗力的1/300000 |
| 變形測量范圍 | 0.2—100%FN |
| 變形測量準確度 | 在引伸計滿量程的0.2%—100%范圍內，優于示值的±1%（精密級為±0.5%） |
| 位移分辨力 | 0.001mm |
| 力控速率控制范圍 | 0.005—5%FN |
| 力控速率控制精度 | 速率<0.05FN/s時，為±2%設定值以?xún)?；速?ge;0.05FN/s時，為±0.5%、±1%設定值內 |
| 變形速率控制范圍 | 0.005—5%FN |
| 變形速率控制精度 | 速率<0.05FN/s時，為±2%設定值以?xún)?；速?ge;0.05FN/s時，為±0.5%設定值內 |
| 位移速率控制范圍 | 0.005mm/min—500mm/min無級，任意設定 |
| 位移速率控制精度 | 速率<0.01mm/min時，設定值在±1%以?xún)?；速?ge;0.01mm/min時，設定值在±0.2%內 |
| 恒力、恒變形、恒位移控制范圍 | 0. 5—100%FN/s |
| 恒力、恒變形、恒位移控制精度 | 設定值在≥10%FN時，設定值的±0.01%以?xún)?；設定值＜10%FN時，設定值的±1%以?xún)?/td> |
| 拉伸行程 | 600 |
| 試驗空間寬度 | 575 |
| 主機外形尺寸 | 945×654×2176 |
| 附具形式 | 標配楔形拉伸附具、壓縮、彎曲附具及用戶提出的其他附具 |
| 電控系統安裝方式 | 底置式 |
| 質量 | 700 |
| 電機功率 | 1.5 |
| 整機形式 | 落地式 |
